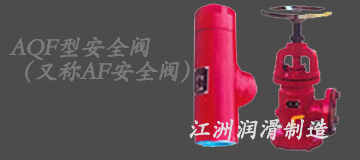

 名 称：AQF(AF)型安全阀装置 |
 |
|
| 类 别：润滑、液压部件 |
|
| A标准：JB/ZQ4592-97 |
|
| B标准：-- |
|
| 压 力：-- |
|
| 销售热线： 0513-83632933 |
|
| 销售传真： 0513-83632833 |
 AQF(AF)型安全阀装置概述 |
 1、AQF(AF)安全阀执行标准：JB/ZQ4592-97。 |
|
| 2、AQF(AF)安全阀产品型号：AQF-E20/0.5,AQF-E20/0.8,AQF-E25/0.5,AQF-E25/0.8,AQF-E32/0.5,AQF- |
|
| E32/0.8,AQF-E40/0.5,AQF-E40/0.8,AQF-E50/0.8,AQF-E80/0.8,AQF-E100/0.8。 |
|
| 3、AQF(AF)安全阀适用于工作压力为0.5MPa和0.8MPa的稀油集中润滑系统，调定溢流压力后使系统的压 |
|
| 后使系统的压力不致超载，从而保证系统工作的安全，适用工作介质的粘度等级为N22-N460，小通径 |
|
| (DN≤40)用调节螺栓调整压力，较大通径(DN50-100)都用手轮调整压力。（安全阀根据公称通径的大小可 |
|
| 分为用调节螺栓和用调压手轮调压两种型式。） |
|
| 4、法兰连接尺寸按JB/T81-94《凸面板式平焊钢制管法兰》中PN=1.6MPa的规定。 |
|

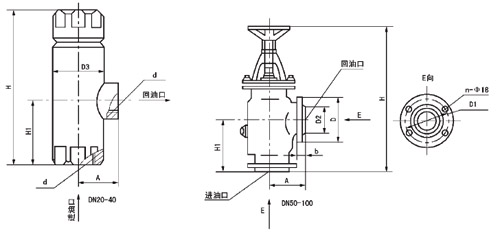

| AQF(AF)型安全阀装置外形尺寸 |
 |
| AQF(AF)型安全阀装置技术参数 |
型 号 |
公称通径 DN |
公称压力 MPa |
工作压力 MPa |
重量 kg |
AQF-E20/0.5 |
20 |
0.8 |
0.2~0.5 |
1.2 |
AQF-E20/0.8 |
0.4~0.8 |
AQF-E25/0.5 |
25 |
0.2~0.5 |
1.6 |
AQF-E25/0.8 |
0.4~0.8 |
AQF-E32/0.5 |
32 |
0.2~0.5 |
2.8 |
AQF-E32/0.8 |
0.4~0.8 |
AQF-E40/0.5 |
40 |
0.2~0.5 |
2.6 |
AQF-E40/0.8 |
0.4~0.8 |
AQF-E50/0.8 |
50 |
0.2~0.8 |
15 |
AQF-E80/0.8 |
80 |
23 |
AQF-E100/0.8 |
100 |
31 |
|
