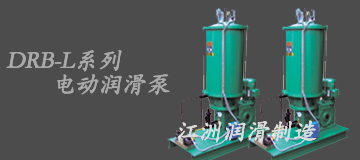

    名  称:DRB-L系列电动润滑泵
  产品导航
  DRB-J系列电动润滑泵
  DXZ系列电动干油站
  DB、DBZ单线干油泵
  DDB型多点润滑泵
  DDRB-N型多点润滑泵
  DRB-L系列电动润滑泵
  DB-N系列单线润滑泵
  SDRB-N电动润滑脂泵
  DRB-P电动润滑泵
  ZPU型电动润滑泵
  DGZ系列电动润滑泵
  JZRB-P系列电动润滑泵
  NFRB-P电动润滑泵
  类  别:电动润滑泵
  A标准:JB/ZQ4559-97
  B标准:JB/ZQ4559-86
  压  力:20MPa
  销售热线: 0513-83632933
  销售传真: 0513-83632833
  DRB-L系列电动润滑泵概述
  1、DRB-L电动润滑泵执行标准:JB/ZQ4559-86(现改为JB/ZQ4559-97)。DRB-L电动润滑泵型号:DRB-
L60Z-H(U-25AL)、DRB-L60Z-Z(U-25AE)、DRB-L195Z-H(U-4AL)、DRB-L195Z-Z(U-4AE)、DRB-L585Z-
H(U-5AL)、DRB-L585Z-Z(U-5AE)。适用于配置润滑频率高,润滑点多,配管长度长,分布范围广,公称
压力为20MPa的双线干油集中润滑系统。
  2、DRB-L电动润滑泵是一种由电动机直接驱动柱塞泵,排出润滑脂的电动润滑泵。有二种配管方式,三
种流量系列,组成六种不同规格,选择范围广,可满足各种机器设备的润滑需要,对于大型机组和生产线尤
为适宜。
  DRB-L系列电动润滑泵工作原理
  1、DRB-L电动润滑泵由柱塞泵、贮油器、换向阀、电动机等部分组成。柱塞泵在电动机的驱动下,从贮油器吸入润滑脂,压送到换向阀
,通过换向阀交替地沿两个出油口输送出去,当一个出油口与贮油器接通卸荷。
  2、环式结构电动润滑泵配用液压换向阀,有四个接口,外接两根供油主管分别由两根供油管引回的回油管,依靠回油管内油脂的油压
推动换向阀换向。
  3,终端式结构电动润滑泵配用电磁换向阀,有二个接口,外接二根供油主管,依靠电磁铁的得失电实现换向供油。
  DRB-L系列电动润滑泵使用说明
  1、DRB-L电动润滑泵应安装在环境温度合适、灰尘少、振动小、便于调整、检查、维护保养及补脂方便的地方并且尽可能布置在系统的
中心位置,缩短系统配管长度,保持最低压力降,使泵能产生足以克服润滑点阻力的压力。
  2、使用前先向柱塞泵的减速腔内加入N220的工业齿轮油至油标规定液面。
  3、向贮油器内补脂使用DJB-V70电动加油泵从润滑泵的补给口补进,使用的润滑脂应清洁,不允许夹杂有污物。
  4、润滑泵的回转方向是单向的,使用时必须按电机上旋向牌规定的旋向接线使用。
  5、泵溢流阀的标准设定压力为23MPa,可以在0~20MPa范围内任意调节,在使用时不允许超过泵公称压力的115%(23MPa)。
  6、环式润滑泵的液压换向阀的设定压力按5MPa调定。
  7、DRB-L电动润滑泵为室内安装型,在室外或环境恶劣的场合使用时,必须采取防护措施。 (四)订货须知
  DRB-L系列电动润滑泵订货须知
  1、DRB-L电动润滑泵配用以下四种形式标准电控箱,可根据不同控制要求选择。
  1.1、DEA-2E终端式电控箱
  1.2、DEA-2L环式电控箱
  1.3、R1902环式带补脂控制电控箱
  1.4、R1904终端式带补脂控制电控箱

型 号

公称压力MPa

公称流量
mL/min

贮油器
容积L

配管
方式

电机功率
KW

转速
r/min

重量
kg

标准型号

引进型号

DRB-L60Z-H

U-25AL

20

60

20

环式

0.37

100

140

DRB-L60Z-Z

U-25AE

终端式

160

DRB-L195Z-H

U-4AL

195

35

环式

0.75

75

210

DRB-L195Z-Z

U-4AE

终端式

230

DRB-L585Z-H

U-5AL

585

90

环式

1.5

456

DRB-L585Z-Z

U-5AE

终端式

416

使用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂(NLGI0#~2#)。
  DRB-L系列电动润滑泵技术参数
泵型号 柱塞泵型号 换向阀型号 溢流阀型号
DRB-L60Z-H U-25AL P-25A

YHF-L2

RV-4U2 JR-G01-3L
DRB-L60Z-Z U-25AE DEF-10 SV-32
DRB-L195Z-H U-4AL P-40A

YHF-L2

RV-4U2
DRB-L195Z-Z U-4AE DEF-10 SV-32
DRB-L585Z-H U-5AL P-50A

YHF-L1

RV-3 JR-T02-3L
DRB-L585Z-Z
U-5AE DEF-10 SV-32

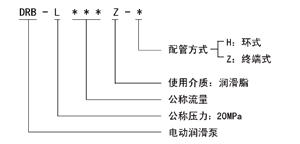

  DRB-L系列电动润滑泵型号标注说明
