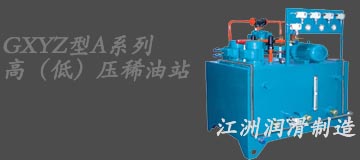

 名 称：GXYZA高（低）压稀油站 |
 |
|
| 类 别：稀油站 |
|
| A标准：-- |
|
| B标准：-- |
|
| 压 力：-- |
|
| 销售热线： 0513-83632933 |
|
| 销售传真： 0513-83632833 |
 GXYZ型A系列高（低）压稀油站概述 |
 本产品适用于装有动静压轴承的磨机、回转窑、电机等大型设备的稀油循环润滑系统中，其工作介质为 |
|
| N22～N320(相当于ISO VG22～VG320)的各种工业润滑油。 |
|
| 根据动静压润滑工作原理，在启动、低速和停车时用高压系统，正常运行时用低压系统，以保证大型机 |
|
| 械在各种不同转速运行下均能获得可靠的润滑以延长主机寿命。 |
|
| 稀油站的高压部分压力为31.5MPa，流量为2.5L/min，低压部分压力为0.4MPa；流量为16～125L/min，稀 |
|
| 油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。 |
|
| 该产品的性能参数及尺寸应符合表和图中的规定；装置由油站、仪表盘、电控柜(可用PLC控制)成套组成 |
|
| 。 |
| GXYZ型A系列高（低）压稀油站技术参数 |
|
 |
| GXYZ型A系列高（低）压稀油站技术参数 |
型 号 |
GXYZ-16A |
GXYZ-25A |
GXYZ-40A |
GXYZ-63A |
GXYZ-100A |
GXYZ-125A |
低
压
系
统 |
泵装置型号 |
LBZ-16 |
LBZ-25 |
LBZ-40 |
LBZ-63 |
LBZ-100 |
LBZ-125 |
流量 L/min |
16 |
25 |
40 |
63 |
100 |
125 |
供油压力 MPa |
≤0.4 |
供油温度 °C |
40±3 |
电
动
机 |
型号 |
Y90S-4,V1 |
Y100L1-4,V1 |
Y112M-4,V1 |
功率 KW |
1.1 |
2.2 |
4 |
转速r/min |
1450 |
1440 |
1440 |
油箱容积 m3 |
0.8 |
1.2 |
1.6 |
低
压
系
统 |
泵型号 |
2.5MCY14-1B |
流量 L/min |
2.5 |
供油压力MPa |
31.5 |
电
动
机 |
型号 |
Y112M-6 B35 |
| 功率 KW |
22 |
| 转速r/min |
940 |
| 过滤精度 mm |
0.08~0.12 |
| 过滤面积 m2 |
0.13 |
0.19 |
0.40 |
| 冷却面积 m2 |
3 |
5 |
7 |
| 冷却水耗量 m3/h |
1 |
1.5 |
3.6 |
5.7 |
9 |
11.25 |
| 电加热功率 KW |
3×4 |
3×4 |
6×4 |
| 外型尺寸 mm |
1490×1230×1500 |
1620×1430×1550 |
/ |
| 备注 |
全部过滤器切换压差为0.15MPa |
|
