 名 称：R1901型电气控制箱 |
 |
|
| 类 别：干油电气控制箱 |
|
| A标准：-- |
|
| B标准：-- |
|
| 压 力：-- |
|
| 销售热线： 0513-83632933 |
|
| 销售传真： 0513-83632833 |

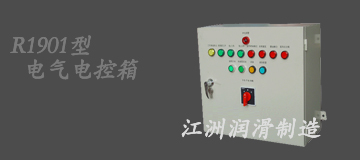

 R1901型电气控制箱概述 |
 R1901型电控箱，用于自动控制一套DGZ-※※※或DXZ-※※※型终端式电动干油润滑系统，在油泵经过任 |
|
| 意的间隔时间后，自动地使油泵运转，给油完成后，自动停止，具有加油泵控制，润滑计数等功能。 |
|
| 控制箱能发出“供油时间延长”、“超负荷运转”等故障信号，箱内设有一组外部接点，可向主机或主 |
|
| 控室发送系统运转状况（停止、运转、故障、合闸）信号。 |
|

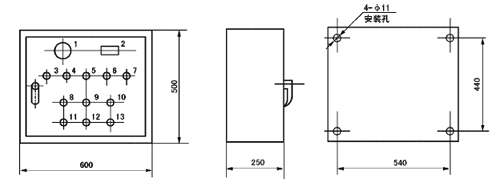

| R1901型电气控制箱外形及安装尺寸 |
|
 |
| R1901型电气控制箱技术参数 |
序号 |
符号 |
标牌文字 |
序号 |
符号 |
标牌文字 |
1 |
HA |
报警铃 |
8 |
SB2 |
加油泵启动 |
2 |
PC |
计数器 |
9 |
SA1 |
手动-自动 |
3 |
HL1 |
电源 |
10 |
SB4 |
干油站启动 |
4 |
HL2 |
加油泵工作 |
11 |
SB1 |
加油泵停止 |
5 |
HL3 |
干油站工作 |
12 |
SB5 |
故障复位 |
6 |
HL4 |
供油时间延长 |
13 |
SB3 |
干油站停止 |
7 |
HL5 |
超负载运转 |
|
|
|
|
序号 |
电气控制箱型号 |
电磁换向阀 |
压力操纵阀 |
电动润滑泵 |
电磁铁型号 |
电压 V |
型号 |
功率 KW |
1 |
R1901、1X |
MFJ1-4.5 |
220 |
YZF-J4 |
DXZ-100 |
0.37 |
2 |
R1901、2X |
DXZ-315 |
0.75 |
3 |
R1901、3X |
DXZ-630 |
1.1 |
4 |
R1901、1G |
MQ1-5122 |
380 |
DGZ-50 |
0.55 |
5 |
R1901、2G |
DGZ-100 |
1.1 |
DGZ-500 |
|
